曰批全过程免费视频在线观看无码 ,日韩精品国产二区三区,性av网址

產品分類

聯系我們

常州路友交通設施有限公司
地址：江蘇省常州市金壇區金城鎮白龍蕩青龍村1號
手機：18351433503

聚丙烯纖維

發布時間：2020-01-13 11:48　　瀏覽次數：

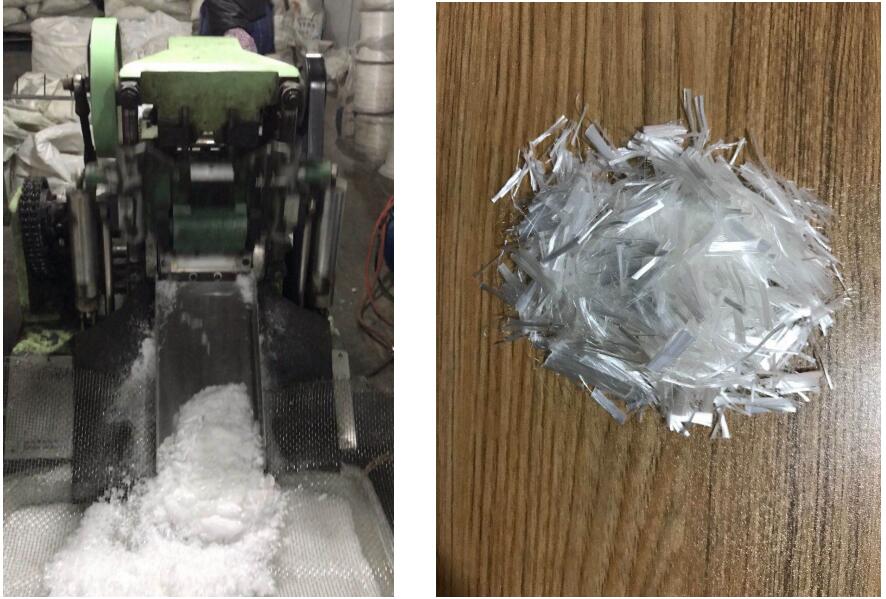

　　聚酯纖維是專為增強瀝青混凝土研發生產的防裂增強新材料，它是采用 100% 聚酯合成材料，經獨特工藝加工而成的束狀合成纖維，具有強度高、耐腐蝕、耐高溫、化學穩定性強，與瀝青握裹力強等優點，加入瀝青混凝土中，經攪拌可形成數量巨大的纖維單絲的立體分布，起到加筋和橋接的作用，以有效的提高瀝青混合料的力學性能，防止瀝青混凝土的開裂。

聚酯纖維性能參數

原料成分	聚酯	纖維類型	單絲
當量直徑	10-25um	長度	6 ± 1mm
比重	1.36 -1.38g /cm3	顏色	自然色（白色或淡黃色）
抗拉強度	≥ 500mpa	斷裂延伸率	10-50%
彈性模量	≥ 4000mpa	熔點	240 -260 ℃
卷曲性	無	燃點	> 560 ℃
耐酸堿性	強	耐熱性	210 ℃ 2 小時條件下，體積無變化

主要功能
◆改善瀝青混凝土的低溫抗裂性
　　氣溫驟降和低溫環境下，一般瀝青路面會發生收縮或來不及應力松弛而產生開裂。若將聚酯纖維加入到瀝青混凝土中，使混合料的內部具有大量均勻分布縱橫交錯的纖維單絲，使瀝青混合料的彈性提高，使其具有良好的抗變形能力，在低溫下仍保持柔韌性和較高的抗拉強度，有效的抵抗收縮應力，減少溫縮裂縫，從而改善了瀝青混凝土的低溫抗裂性能。
◆ 改善瀝青混凝土的抗疲勞性
　　在混合料中均勻分布和加筋作用，使其勁度模量提高1.3-1.4 倍，疲勞特性改善。聚酯纖維可明顯的改善瀝青混凝土的水穩定性，抗剝落性，耐磨性和耐久性，有效抵抗反射裂縫的產品，從而大大提高路面的質量，延長路面的使用壽命。聚酯纖維可有效的提高抗拉、抗壓、抗剪切以及抗沖擊強度。相關實驗表明：抗拉、抗壓強度各提高 15-18% 。
◆ 聚酯纖維的建議摻加量
　　根據交通量的大小，建議聚酯纖維的摻量（以每噸瀝青混合料問基準）用于高等級路面

交通密度（晝夜交通量）	摻加量
<3000	1 -2kg / 噸
3000-30000	2.5 -4kg / 噸
>30000	4kg / 噸

上一篇：沒有了

下一篇：沒有了

^{<blockquote id="ljrgq"></blockquote>}

^{<blockquote id="ljrgq"></blockquote>}
